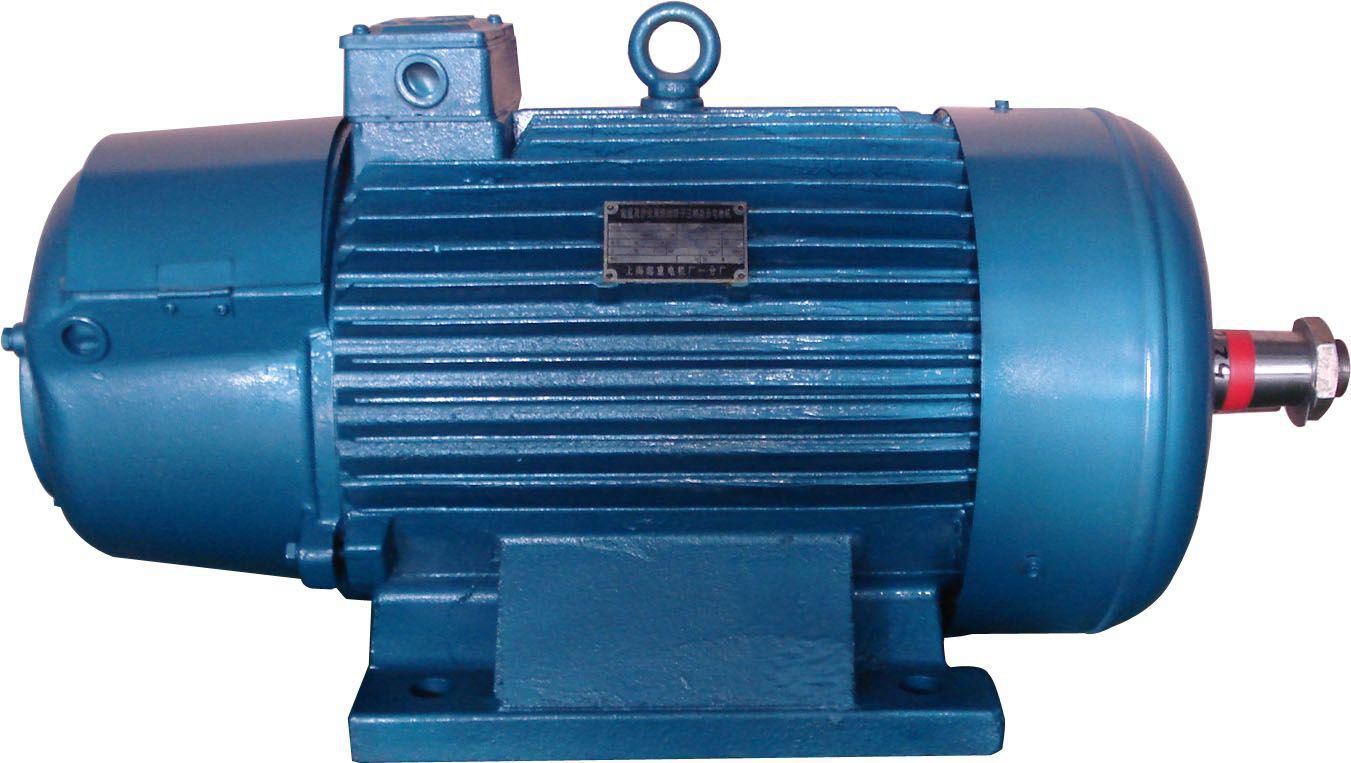

YZR Three-Phase Asynchronous Electric Motor For Crane and Metallurgy

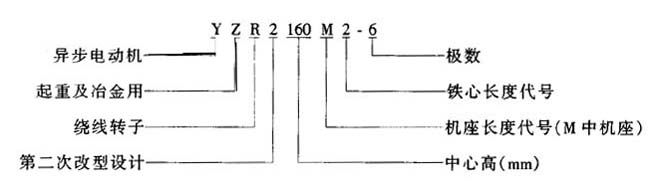

Introduction

YZR2 series motor used for bridge cranes, gantry cranes, loading bridges and transmission lines and other types of lifting machinery,with metallurgical auxiliary equipment of the power drive. The motors are new updates designed motors, the standard is:
GB/T755—1986     GB/T757—1993
GB/T997—1981     GB/1570—1990
GB/T1993—1993    GB/ T4772.2—1984
GB4826—1984      GB/T4942.1—1985
JB/T56105—1999

Application

1.prime power and dimension suits IEC
2.divided into normal 40℃ and metallurgy 60℃
3.rated voltage 380V, nominal rate 50HZ
4.mounting type: IM1001 IM1002 IM1003 IM1004 IM3001 IM3003 IM3011 IM3013

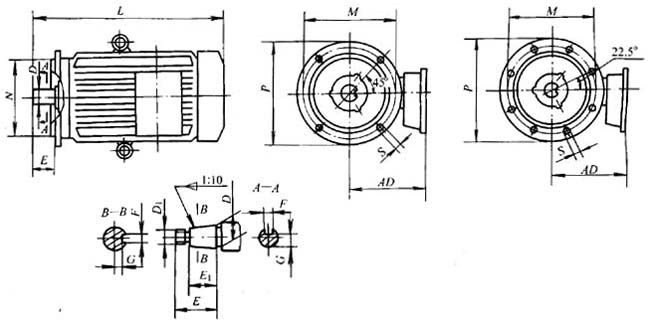

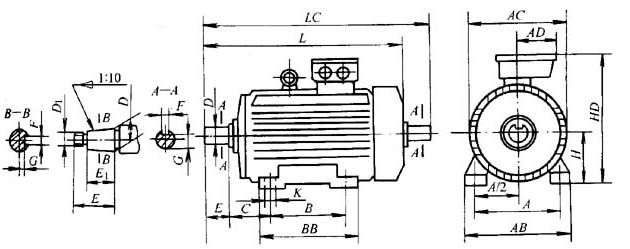

表4臥式，帶地腳，無凸緣電動機 （單位：mm） 機座號 A B C① D② D1 E E1 F G H K AB AC AD BB HD L LC 100L 160 140 63 28 - 60 - 8 24 100 12 M10 206 210 135 210 285 533 593 112M 190 140 70 32 80 10 27 112 350 235 160 225 315 590 670 132M 216 178 89 38 33 132 275 285 240 355 647 727 160M 254 210 108 48 110 14 42.5 160 15 320 320 200 290 425 758 868 160L 254 330 802 912 180L 279 279 121 55 M36×3 82 19.9 180 360 360 380 470 870 980 200L 318 305 133 60 M42 ×3 140 105 16 21.4 200 19 406 406 245 390 520 978 1118 225M 356 311 149 65 23.9 225 455 425 410 560 1050 1190 250M 406 349 168 190 70 M48×3 18 25.4 250 24 515 470 315 500 625 1195 1337 280S 457 368 85 M56×4 170 130 20 31.7 280 575 530 520 1265 1438 280M 419 570 1315 1489 315S 508 406 216 95 M64×4 22 35.2 315 28 640 620 370 550 1385 1562 315M 457 600 1443 1613 355M 610 560 254 110 M80×4 210 165 25 41.9 355 740 695 440 710 1654 1864 355L 630 780 1724 1934 400L 686 710 280 130 M100×4 250 200 28 50 400 35 855 800 880 1870 2120 ①  C尺寸的極值偏差包括軸的竄動。②圓錐軸伸按GB1570規(guī)定檢查。 表5   臥式安裝，無地腳，無凸緣電動機 （單位：mm） 機座號 凸緣號 D① D1 E E1 F G M N P② S 螺栓直徑 孔數(shù) （個） AD L 100L FF215 28 - 60 - 8 24 215 180 250 15 M12 4 180 533 112M 32 80 10 27 203 590 132M FF265 38 33 265 230 300 218 647 160M FF300 48 110 14 42.5 300 250 350 19 M16 265 758 160L 802 180L 55 M30×2 82 19.9 285 870 200L FF400 60 M42×2 140 105 16 21.4 400 350 450 8 317 978 225M 65 23.9 335 1050 表6 力式安裝，帶凸緣，軸伸向下電動機 （單位：mm） 機座號 凸緣號 D D1 E E1 F G M N P S 螺栓直徑 孔數(shù)（個） AD L 100L FF215 28 - 60 - 8 24 215 180 250 15 M12 4 180 573 112 32 - 80 10 27 203 630 132 FF265 38 33 265 230 300 218 687 160 FF300 48 - 110 14 1 42.5 300 250 350 19 M16 265 808 160 852 180 55 82 19.9 285 920 200 FF500 60 140 105 116 21.4 400 350 4 450 19 8 317 1028 23.9 225 65 18 25.4 335 1100 250 70 18 31.7 3 500 4 375 1257 280 FF600 85 130 220 450 550 455 1328 280 170 1379 315 95 22 35.2 600 550 660 24 M20 520 1452 315 1503
